페달보드 개조 4편 : 메트로 16을 잘라보자

---

"주인 잘못만나서 미안해"

---





보드를 잘 쓰고 있었습니다.

(리커스텀 버퍼는 익스페달 밑에 숨어있어요)

말 그대로 정말 잘 쓰고 있었는데, 어느날 이런게 등장합니다.



DM

DM주세요의 그 DM이 아니라...

Digital to Mixer 의 약자를 따서 DM라고 합디다.



아 저걸 저렇게 빼고 다니기엔 뭔가 불편하고 좀 그래서....

메트로 16 밑에 박을 수 없을까 생각하다가 ...



'보드를 자르면 되겠구나?'



라는 미친 생각을 하게 되었고 그것은 현실이 되었습니다.



근데 저것만 하기엔 또 아쉬워서 인풋잭용 구멍도 따로 뚫어줘서 보드로 인풋을 꽂는 매직(?)스러운 변신을 시켜줄겁니다.



그리고 당연히 고무발도 높여줘야 하지요...







이전에 진행한 보드 모디가 궁금하시다믄...



https://deep-friendship.tistory.com/501

페달보드 개조 1편 : 치옥스 파워서플라이 마운트

https://deep-friendship.tistory.com/500

페달보드 개조 2편 : 파워콘을 달아보자 (페달트레인 메트로 16)

https://deep-friendship.tistory.com/502

페달보드 개조 3편 : 파워콘 케이블을 만들어보자



이런 것들이 있었습니다.





오늘은 DM 장착과 파워케이블 위치이동을 위한 부분에 대해서만 다뤄볼 것이고...



인풋잭 모디는 5편, A3익스페달안에 폴리튠 넣고 리커스텀도 보드 밑으로 빼는 작업은 6편으로 이어집니다.

(A3 익스 페달 진짜 개튼튼하네요 졸라 안짤림)

---

1. 준비물



반드시 필요한 것



1) 미니 그라인더 (눈에서 레이저 뿜는거 아니면 이걸로 자르세요)

CAMCI 미니 그라인더 조각기 드릴 세트 GR-012



2) 고무발

선진툴스 고무발 고무받침 높이조절고무

높이 3cm 고무발이면 보드 아래에 DM을 박아놓고도 무사히 사용할 수 있습니다.





있으면 좋은 것



1) 절단석 추가분 (필요시 구매... 9천원에 32mm 절단석만 들어있는건 써봤는데 별로더라구요, 차라리 이거를 추천)

미니 그라인더날 피스 세트 60p



2) 리뱃건

OON 핸드 리벳건 + 헤드 4종



3) 리뱃

이노공구 블라인드 리벳 알루미늄 4.8 x 25 mm R118

리뱃 사이즈는 꼭 확인하고 구매하세요, 저에게 필요한건 48mm 지름에 25mm 길이가 적합했던 사례고, 이렇게 긴걸 써야 하는 이유는 아래에서 확인이 가능해요.



물론 리뱃 없이도 고무발 올릴 수 있습니다.

리뱃 사이즈 참고



---

2. 해체를 해보자.

기존 보드를 해체합니다.



그리고 다시 레이아웃을 잡아봅니다..





SOL 파워서플라이는 최대한 파워콘 쪽으로 붙여줬고,

DM은 파워케이블 공간을 조금 남겨두고 최대한 붙여줬습니다.



이 부분을 없애버릴겁니다 하하



주인 잘못만난 메트로 16에게 심심한 위로를 전합니다.





일단 DM의 높이는 41.5mm 정도 나오네요



이상태로 보드 밑에 넣게 된다면...





고무발 대신 DM을 발판으로 쓰게 됩니다.ㅋ



고무발은 3cm면 거의 딱 맞습니다.

3.5cm면 여유있구여



먼말인지 아시죠?



3.5cm로 가세요...







---

3. 메트로 16 고무발 교체

암튼 이제 대충 와꾸가 나왔으니 기존 고무발을 죠사버리겠습니다.

앞에는 걍 두고, 뒤에만 바꿔줄거에요.



괜히 니퍼들고 설치다 더 안되네요,,,



커터칼로 잘라서 떼주면 쉽습니다...



깔끔하죠?



리뱃두께가 5.5mm가 나오는데 이게 가능한가 ? 싶어서...





죠사봤더니



홀 직경이 5mm정도 되더군요



리뱃을 제거하는 방법은 저것 뿐입니다. 휴먼들이여...





저는 리뱃 2방에 2만원을 태우고 싶지 않아서...



집에있는 앙카용 플라스틱과 나사로 떼웠습니다.



이거 박고..

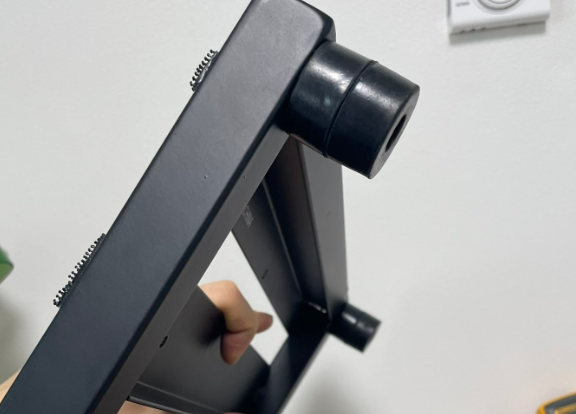

고무발 두개 겹쳐서...



냅다 조여주면..





끝~!



고정은 단단하게 잘 되어 있지만...



횡력이 작용하면 쉽게 느슨해지더라구요.



길이는 30 mm 인데...



언젠간 리뱃을 써야할 날이 올거 같긴 합니다. ㅜㅜ



그땐 고무발 이쁜거로 바꿔줄거에요.

---

4. 다시 피팅룸으로

다시 자리를 잡아봅니다.







꽤 각이 괜찮게 나오네요..



전부 보드에 홀가공해서 듀얼락 없이 직마운트를 할 생각이었는데!

앞발이랑 뒷발에 자를 올려놓고 각도를 함 봤는데, DM 뚜껑을 덮어놔도 크게 문제가 없을것 같네요.



듀얼락 ㄱㄱ!





이제 운명의 시간입니다.



---

5. 짤라

보드를 자를 시간입니다.



짤라집 김치찌개 마싯는데 갑자기 생각나네요 암튼



먼지가 매우 심하니 KF99나 방진마스크를 필히 착용하시고...

환기가 되는 곳에서 작업하시기 바랍니다.



꼭이요...



애니가드 세이프티 1급 밸브 방진마스크 VC102V 30p

그리고 눈도 보호해줘야 하니까 보안경 꼭 쓰시고여...

오토스 투명 무색 안티포그 보안경 B-408AF, 상세 설명 참조, 1개

안경쓰시는 분들은.. 이런거도 괜찮을듯여 (날이 째그매서 저걸 뚫진 모달거 같긴 해유)

위생 비말차단마스크 투명 페이스 쉴드 10개입, 1개입, 투명, 10개







어후 먼지랑 소음이 장난아닙니다.

집에서 할게 못되네요



근데 밖에선 할곳이 없어서 그냥 계속 합니다..



킥백을 조심하십쇼.

그라인더가 째그매서 되게 소심하게 부서지네요 ㅋㅋㅋㅋㅋㅋ



생각보다 잘 짤리는데,,, 생각보다 절단석도 빨리 닳는군요



한 10cm 자르면 끝나는거 같아요



기술이 부족한거라고 판단하고 일단 절단부분을 표시만 해줬습니다.



이쁘게 자르고 싶은데 마음만 앞서는군여



얼추다 짤랐습니다.



보는 제가 숨이 막히네요



짠



근데 여기서 끝이 아니죠



사포로 매끈하게 해줘야 합니다.



하지만 여기서 끝이 아니죠

전 더 매끈한걸 원합니다.



깨알같이 지워진 마데인치나

그치만 여기서 또 멈추지 않습니다.



고무몰딩으로 덮어줍니다 .

(그럴거면 왜 다듬었냐?)



암튼 사이즈가 잘 맞는거 같습니다.



여기서 커팅할 때 핵심은...



절곡면을 5mm씩 양쪽에 남겨준 것입니다.

저게 살아있어야 위에서 눌러도 힘을 견딜 수 있어요.



저게 없으면 보드가 휘어버릴겁니다 하하하



듀얼락을 장착하고...



아랫도리를 살펴보니 4mm정도 여유가 있네요.



여러분 고무발은 3.5cm으로 가십쇼.



---

6. 파워케이블 위치이동

위에서 사진을 유심히 보셨던 분은 아마 눈치채셨겠지만..



파워 케이블은 이제 ㄱ자로 들어가줘야 합니다.

마하링크 국산 ㄱ자 16A 전원 코드 파워케이블 ML-PWGL020



만약 구매하신다면, 저렇게 ㄱ자 케이블은 좌/우 구분이 있기 때문에 반드시 방향에 주의해서 구매하셔야 함다.





이제 기존 파워콘 단자 연결부분을 확인해봅니다.

그라운드가 가운데로 가고, 핫/콜드가 좌 우로 나뉘는군요.



ㄱ자 케이블도 잘라서 터미널 작업을 해줍니다.

이번엔 수축튜브도 이쁘게 마감해줄거에요.



짠



근데 문제가 생겼습니다.



더 짧게 했어야 했어요.



하지만 망가지지 않는 한 잘 쓸거 같습니다.



다음은 없지만 한 번 더 하면 잘할 수 있을거 같아요!





오늘은 여기까지 하고... 다음편에 인풋잭 모디로 돌아오겠읍니다..

---

그럼 20,000..
