2심 XLR 케이블을 만들어보자 (카나레 2T2S, 캐논잭)

---

"사서 쓰는게 나을지도.."

---



오늘은 XLR 케이블을 만들어볼겁니다. ㅎ_ㅎ



왜 만들어진걸 안사냐구요?



예, 재료만 사면 더 쌉니다.

근데 한번 만들어보면 어떤 원리인지 알게되고 만드는 손맛도있어서 재미가 있지요.

근데 공임을 생각하면, 만들어진 것을 사는 것이 더 좋지 않을까 라는 생각을 해봅니다.

---

1. 무엇이 필요한가



필요한 재료 목록은 아래와 같습니다.



1. 선재



카나레 L-2T2S 2심 마이크케이블 미터단위 컷팅판매

전 카나레 2T2S 사용했습니다.



장점 : 개튼튼

단점 : 개튼튼



2. 커넥터 (XLR 암 / 수) <- 흔히 캐논잭이라고 부름

(암 수 5세트) 캐논잭 xlr커넥터 연장케이블 마이크선 납땜 마이크커넥터

케이블 하나에 1세트가 필요합니다.



암놈은 신호를 받는 곳에 보통 사용되고,

숫놈은 신호를 보내는 곳에 사용됩니다.



3. 납땜 도구

https://deep-friendship.tistory.com/494

이펙터를 직접 만들어보자 2 - 납땜편



위 글을 참고해보십시오..!

---

2. 만들어보자



이제부터 본격적으로 만들어 보겠습니다.

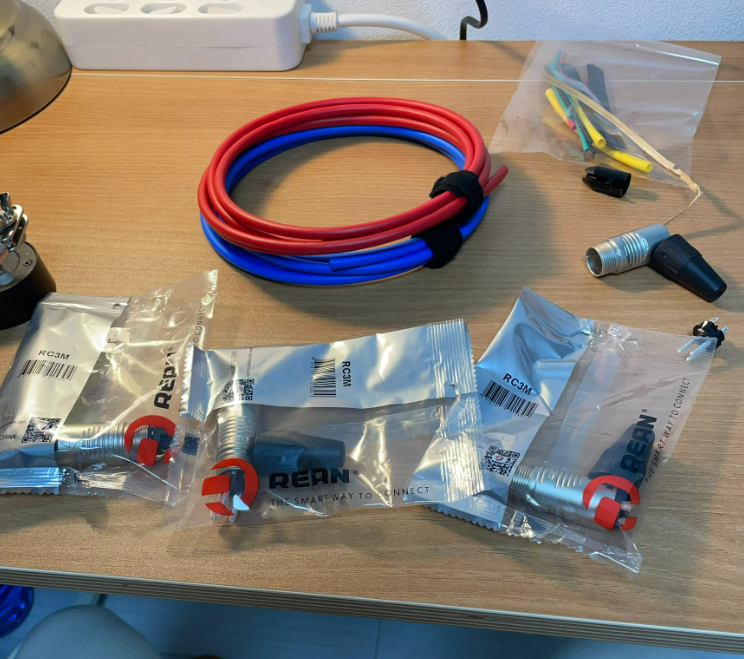

전 리안커넥터를 샀습니다.

멍청하게도 숫놈만 4개 사버렸지 뭐에요..............



선재는 2T2S 빨간색 2M, 파란색 2M로 좌우합작으로 사용하려고 합니다. (당연히 좌측이 빨ㄱ...)

2T2S 선재는 2심 선재입니다.

그라운드까지 하면 총 3가닥을 납땜해줘야 하는데.... 커넥터를 살펴보면...

땜하는곳이 4군데나 있습니다.?????



뭘 어디로 어떻게 해야 하는 건가 라는 생각이 들 수 있는데 전혀 어렵지요.



지금부터 설명 들어갑니다.

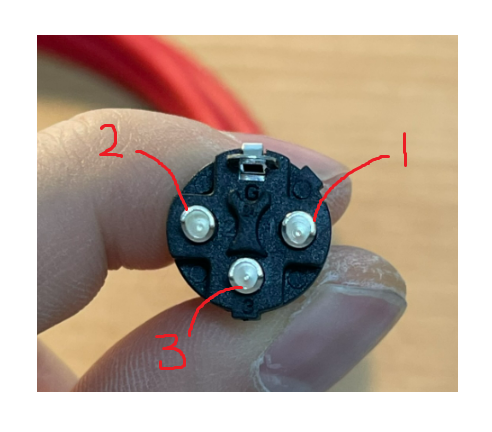

자세히보면 번호가 써있습니다.



절대 헷갈리지 마시고 아래대로 땜하셔야 합니다.



1. 그라운드 (또는 Sleeve)

2. 핫 (또는 Positive)

3. 콜드 (또는 Negative)



반대편에서 보면 이렇게 생겼어요.





일단 케이블을 벗겨볼게요.



두꺼운 피복을 벗기면 체크무늬로 곱게 짜여진 쉴딩이 보여집니다.

저걸 다 벗겨내야 하는데, 송곳같은거 쓰시면 잘돼요.

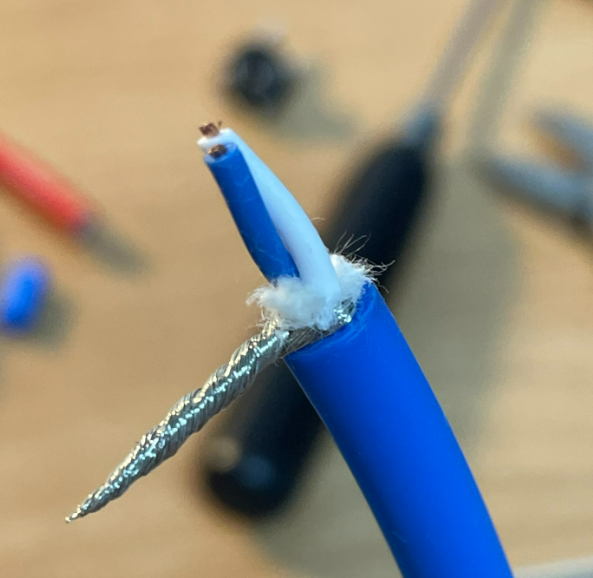

쉴딩도 벗겨내고, 종이포장이랑 명주실도 잘라내고 나면 이제 파란선과 흰선이 보입니다.



여기서 Hot/Cold를 구분하는 방법은 자기 맘대로입니다.



반대쪽 커넥터에도 동일하게 이어주기만 하면 되는거거등요.



일단 파란색이랑 파지티브(Positive)가 같은 성씨라서 파란색을 파지티브로 이어주기로 결정했습니다.





피복을 까줍니다.



2T2S가 좋은점은 무지 튼튼하다는건데, 열에도 강하다는 점입니다.

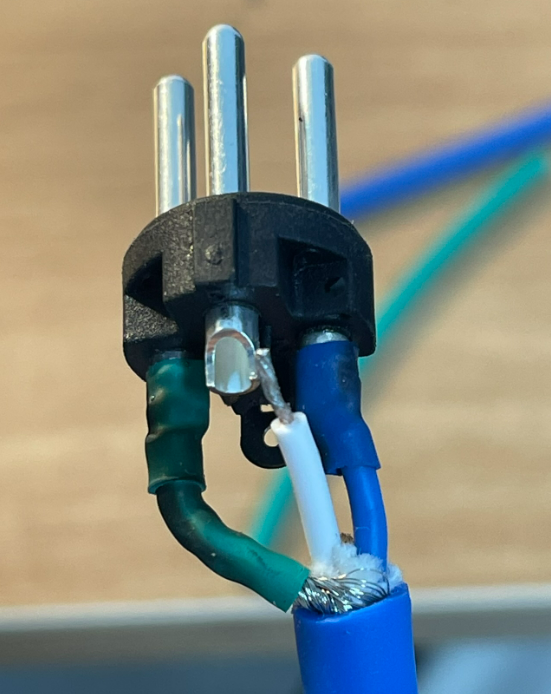

보시면 3번단자가 네거티브고 좌측에 그라운드, 우측에 파지티브입니다.



반대쪽 땜 할 때도 꼭 지켜주셔야 합니다.

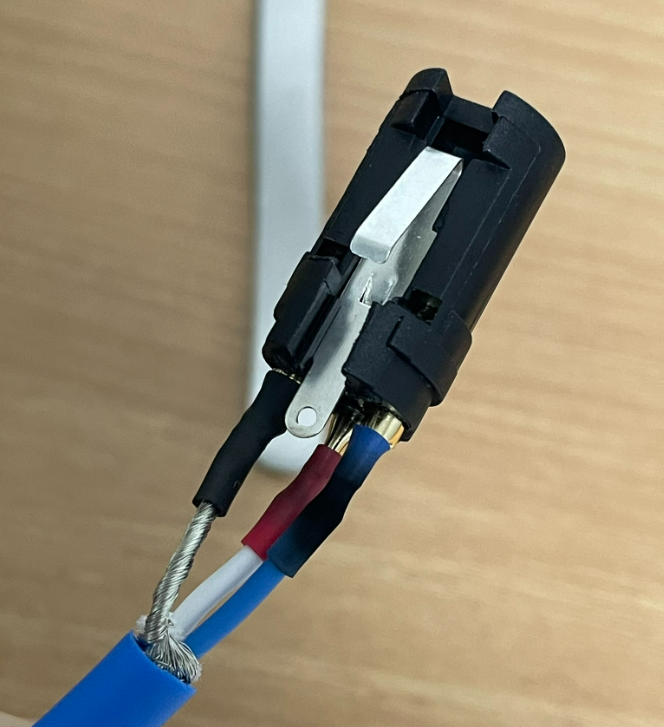

수축튜브로 쇼트안나게 마감도해줬습니다.



근데 여러분 이짜나요.



반드시 잊지 말아야 하는 것은 납땜 위치만이 아닙니다.





절대로 커넥터의 부츠를 납땜하기 전에 먼저 끼우세요.....................







저 부츠를 먼저 끼우지 않는 다는 것은,



작업량이 2배가 된다는 것을 의미합니다.



2T2S가 튼튼하기 때문에 해체하는것도 쉽지 않아요 ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ



아 개빡치네

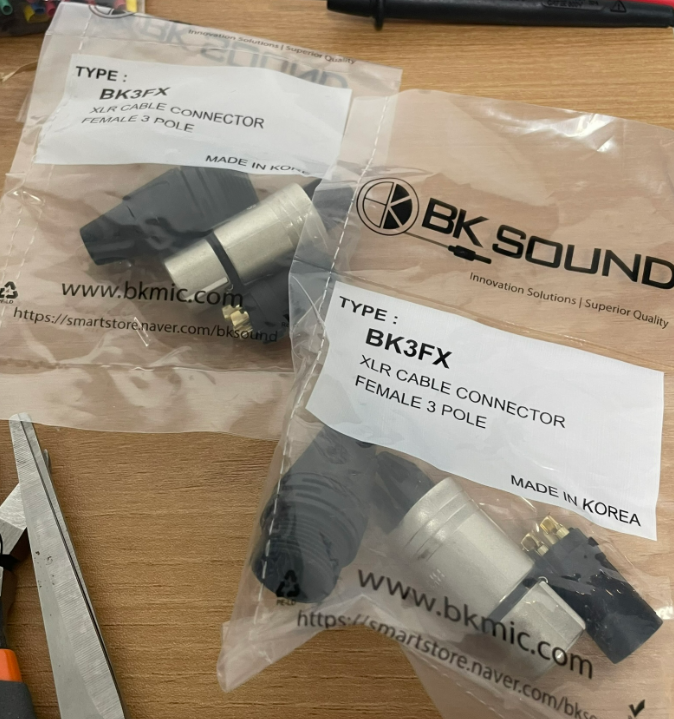

반대쪽은 백광전자 커넥터로 해줬습니다.



깔끔하쥬?

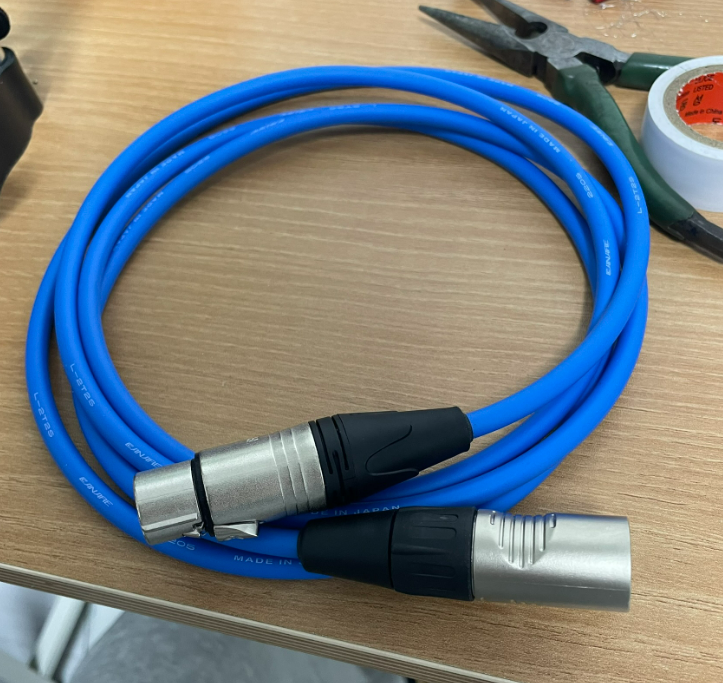

완성!

---

그럼 20,000..
