기타앰프 스피커 케이블을 만들어보자 (용량계산, 제작방법)

---

"장비가 있다면 직접 만드는게 제일 저렴하죠."

---



어느순간부터 케이블을 사지 않고 만들어 쓰게 됐습니다.

커넥터가 아예 분쇄골절 당한게 아니라면 대부분 접점 불량이기 때문에..



잃어버리는게 아니라면 고쳐쓸 수 있다는 거죠.





그리고 이번엔 스피커 케이블을 만들어 봤습니다.



케이블 만드는것도 별거 없습니다.

https://deep-friendship.tistory.com/502

페달보드 개조 3편 : 파워콘 케이블을 만들어보자



준비물은 대부분 여기 글에 나오는거랑 비슷해요 ㅎㅎ

---

1. 스피커 케이블은 뭐가 다른가?



앰프와 스피커를 연결하는 스피커케이블은 일반적인 케이블과 조금 다릅니다.



앰의 높은 전압이 트랜스를 지나서 낮은 전압과 높은 전류로 바뀌게 되는데, 전류를 감당하려면 케이블 심선이 두꺼워야 하거든요...!



그래서 스피커 케이블은 일반적인 케이블 쓰시면 안되고, 두꺼~ 운 스피커 케이블 쓰셔야 합니다.





그러면 내가 사용하는 앰프 전류가 얼마나 되는거야? 라고 궁금하실 수 있어서 제가 어디서 또 주서온게 있는데..



P(power)=R(저항) x I^2(전류)



이 수식입니다.



일단 제가 사용하는 앰프는 20W의 파워를 갖구 있습니다.

그리구 제 스피커는 16옴 전용입니다.



20(W) = 16(옴) * I^2

I = 1.11 A 정도가 나오네요.



스피커 옴수에 따라 전류량이 달라지기 때문에, 4옴 스피커를 쓰는 경우에는  2.23 A 정도의 전류가 흐릅니다.



전류는 전압과 다르게 여유가 많을수록 좋습니다. 적어도 4~5A 정도는 쉽게 버틸 수 있는 케이블로 해야 합니다.



---

2. 케이블 선택



케이블이 굵은게아니라, 케이블의 심선이 굵을수록 더 높은 전류를 커버할 수 있습니다..



그리고 이 케이블의 굵기는 보통 미국에서 정한 규격으로 많이들 쓰십니다...





숫자가 낮을수록 굵어지는 겁니다.

출처 : https://metersuk.co.uk/american-wire-gauge-awg-cable-conductor-sizes/

가장 많이들 사용하는 케이블 굵기가 14AWG에서 18AWG 정도 되는거 같더라구요?



저는 벨덴 사의 5100UP을 선택했습니다.

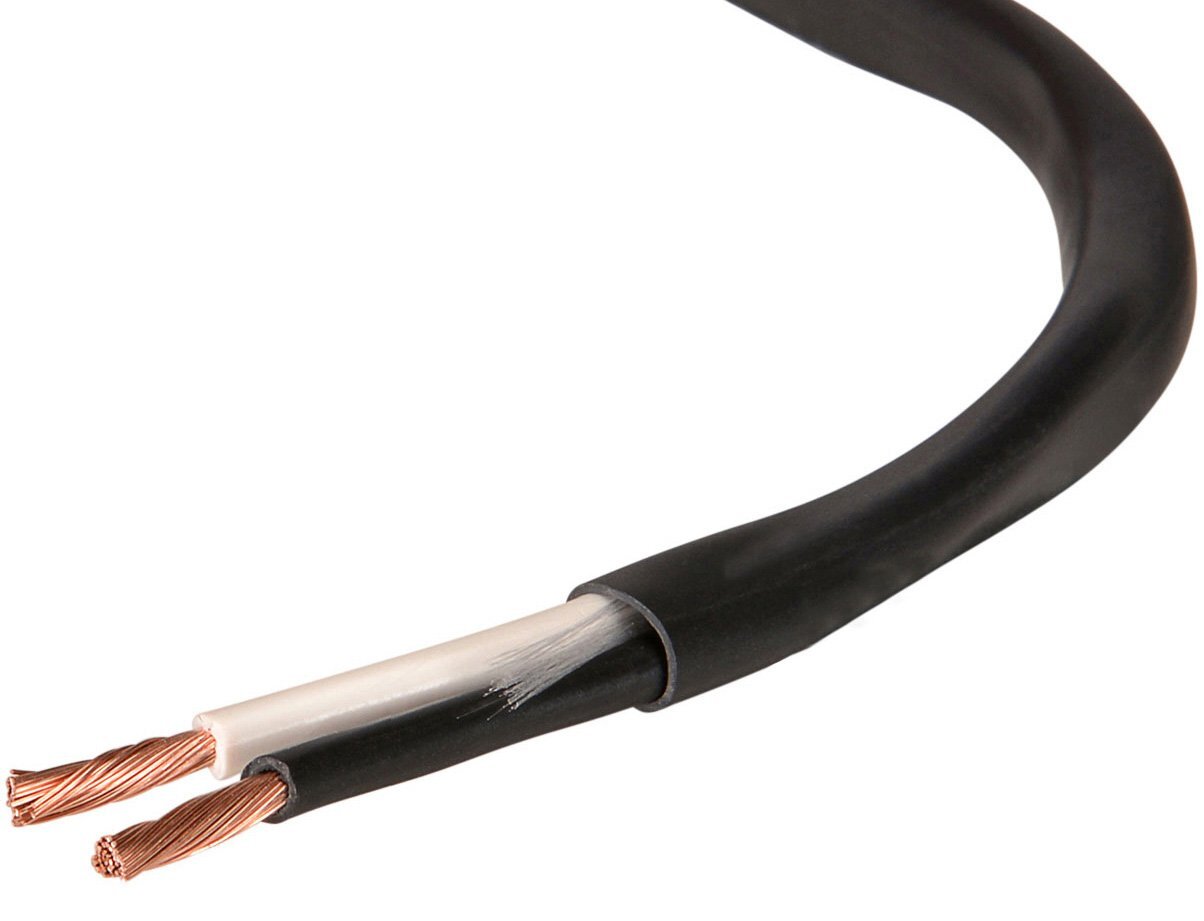

5100UP

벨덴 55모노 단자처리 스피커케이블 2M [5100UP]

14AWG라서 최대 5.9암페어까지 허용 전류가 돼서 기타 앰프용으로는 아주 넉넉하게 쓸거 같습니다.



좀더 굵은거 원하시면 5000UP 으로 가셔도 됩니다. 금마는 12AWG라서.. 더 굵어여.........

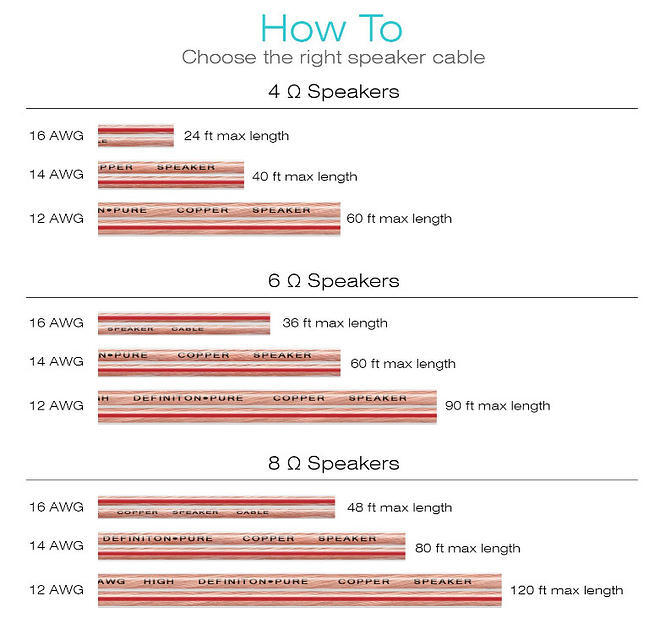

케이블의 최대 길이는 아래 표를 참고하셔서 선택하시면 되구요,

출처 : 아마존

하지만 저는 앰프 헤드 바로 밑에 스피커를 두고 쓸 생각이기 때문에 대부분 길어야 1미터 정도 될거 같습니다.





---

3. 재료 준비

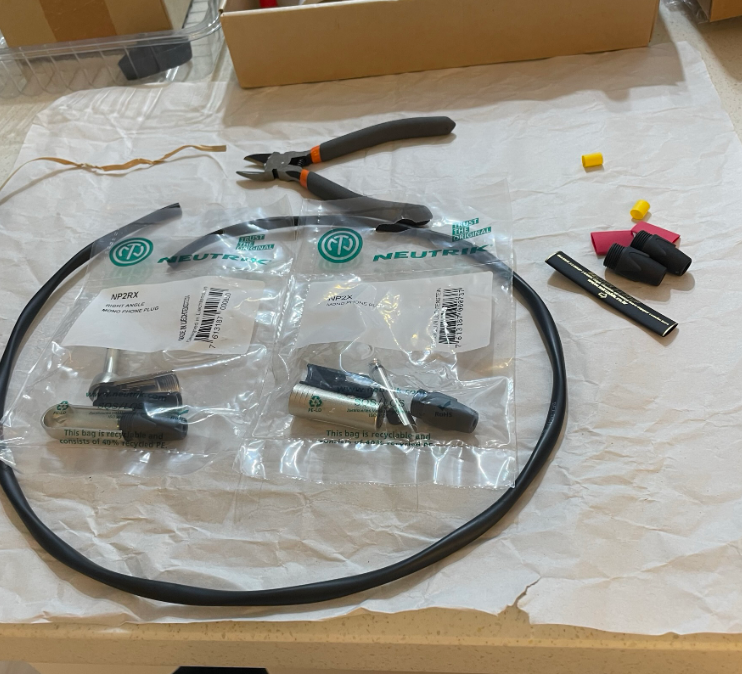

뉴트릭 ㄱ자 커넥터 1개와, 1자 커넥터 1개, 그리고 5100UP 케이블 70CM 정도 준비했습니다.



이 모든건 마이크케이블 스마트스토어에서 저에게 돈을 받고 준비해주셨습니다.

https://smartstore.naver.com/miccable

마이크케이블 : 네이버쇼핑 스마트스토어



항상 친절하시고 자상하신 사장님 사업 번창하시길 바랍니다.



수축튜브 챙겨주셔서 너무 감사해요.



벨덴 55모노 단자처리 스피커케이블 2M [5100UP]

NEUTRIK 뉴트릭 NP2X 언발란스 55커넥터 TS커넥터 모노커넥터 케이블용

p/뉴트릭 NP2RX ㄱ자 55모노 커넥터 납땜용



그리고 뽀대를 위해 익스팬더 튜브를 따로 준비해줬습니다.



넷메이트 익스펜더 케이블 튜브 NM-JFR16 16파이 10m

---



4. 만들어보자

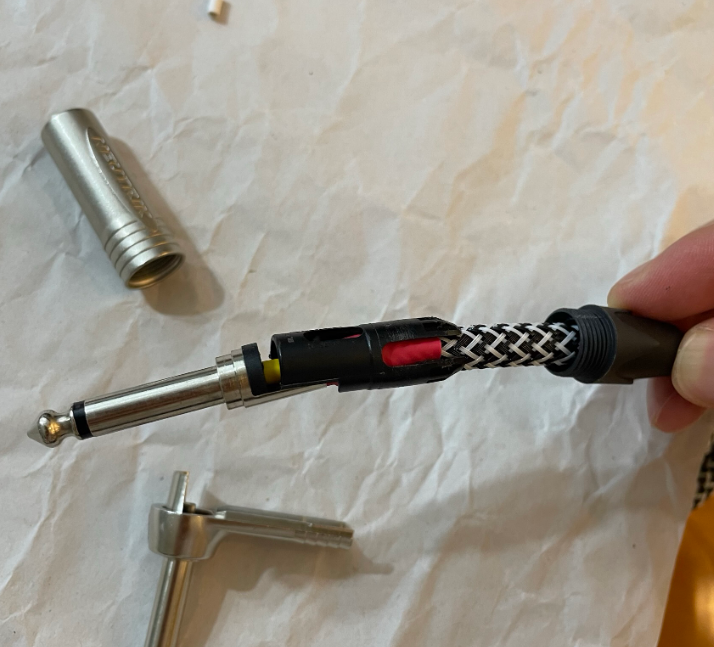

일단 참고를 위해 미리 작업된 케이블을 까봤습니다.

마이크케이블에서 제작된 케이블입니다.

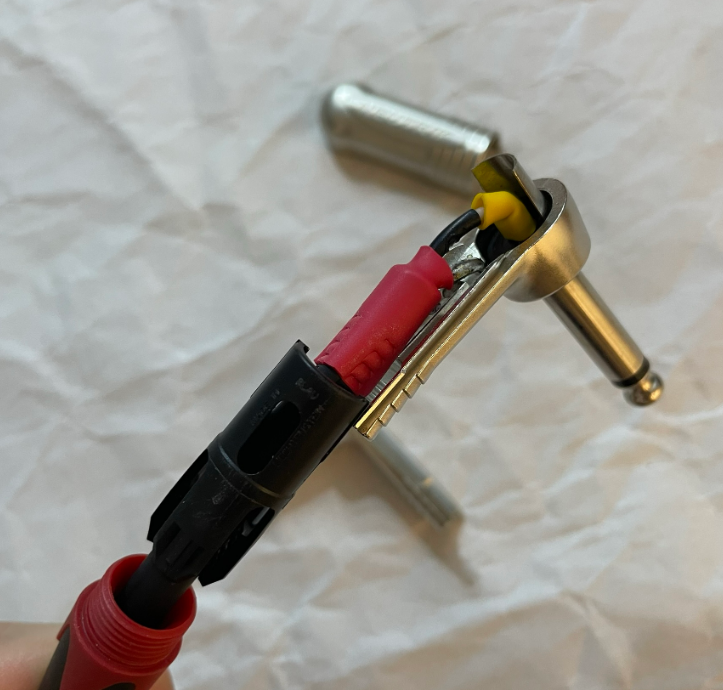

ㄱ자



1자



깔끔하게 잘되있군요...

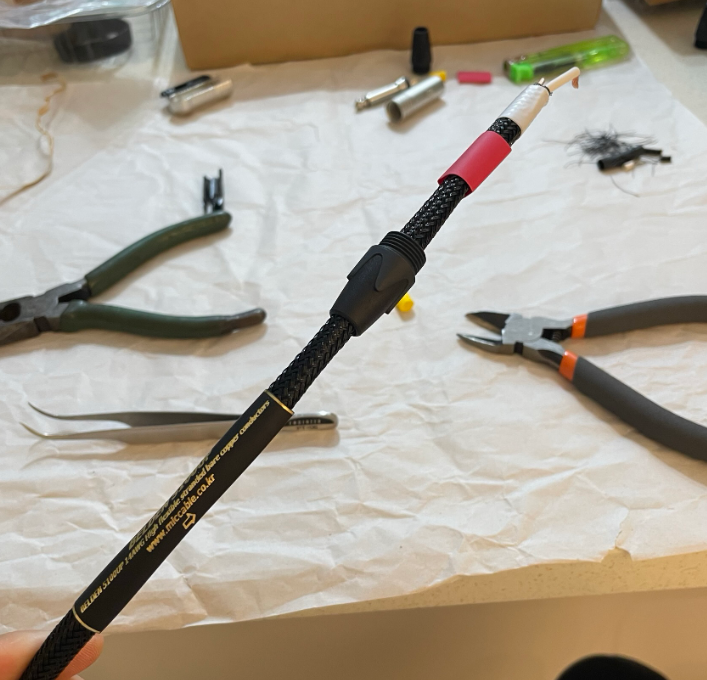

일단 저도 기대에 부흥하길 희망하면서 익스팬더를 먼저 껴주고, 그 위에 순서대로 재료들을 껴줬습니다.



미리 끼지 않으면 안되는 것들을 먼저 껴줬습니다.

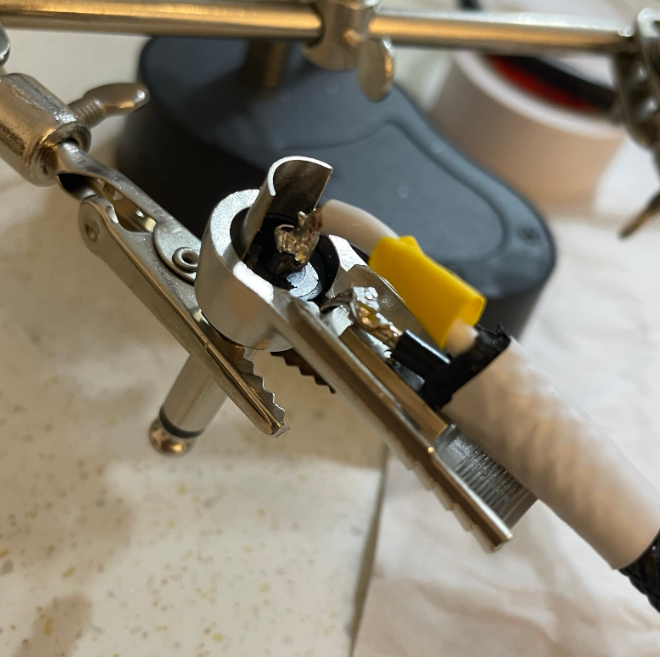

납땜은 최대한 신속하게..!!!

심선이 열받아서 피복을 녹여버리면 쇼트가 일어나 버리니까요...

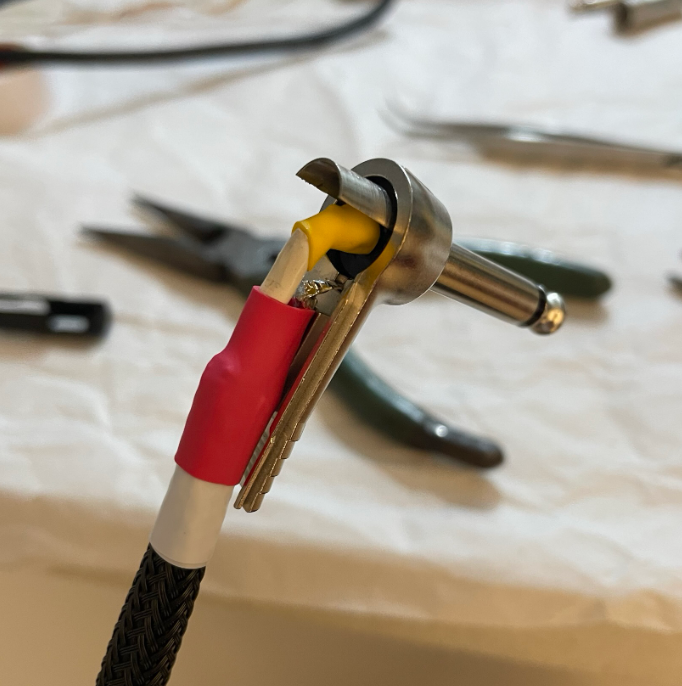

깔끔하게 잘됐네요.



근데 문제가 하나 있습니다.



줄이 너무 두꺼워서 끝까지 안닫힙니다.



그치만 완전히 딴딴하게 고정되긴 했습니다.





아무튼 스피커케이블 완성 !

---
