"생각만 해오던 것을 실제로 해봤습니다."
기타 이펙터는 기타 좋아하는 사람들에게 주어지는 덤 같은겁니다.
왜냐면 상대적으로 기타나 앰프보단 싸고,
또 효과가 확실하니까요?
한번 빠지면 발을 뺴기 힘든 마약과도 같은 세계...
바로 꾹꾹이의 세계입니다.
오늘은 꾹꾹이... 이 아날로그 이펙터를 직접 만들어 보는데 무엇이 필요하고, 어떤 과정이 있는지 알아보겠습니다.
1. 준비물 (제작 도구)
생각보다 준비물이 많습니다.
페달 제작의 지속성을 생각하면 큰 비용은 아니지만, 초반에 들어갈 비용이 그래도 적진 않은 편이죠.
일단 솔더링스테이숀이 필요합니다.
-> 납땜 도구들을 총칭하는 말인데요,
1. 인두기 및 인두스탠드
2. 납
3. 자바라 (바이스... 또는 써드핸드)
4. 테스터
5. 납 흡입기
6. 니퍼 또는 손톱깎이
7. 인두팁 크리너
8. 플럭스 (송진)
이정도가 다 모이면.. 웬만한 납땜 쌉가능입니다.
대략적으로 5만원 안으로 가성비있게 싹 맞출 수 있습니다.
조금 쓸만한 제품으로 구비하면 10만원정도 드는거 같네요
인두기
우선 인두는...일제긴 하지만 하코를 제일 추천하시더라구요.
인두와 같이 뜨겁고 위험한 제품은 알리같은데서 사지 마시고, 반드시 KC 인증이 있는 제품을 사시는 것을 권장드립니다.
만약 고장나서 인두에서 불이라도 나면 어느 누구에게도 책임을 물 수 없습니다....
저는 하코 980 제품 중고나라에서 업어와서 잘쓰구 있습니다.
다이소 인두기도 있긴 한데, 유연납정도만 가능하고 무연납 쓰시려면 그래도 저거로 가셔야 합니다.
HAKKO PRESTO 980 가변형 세라믹 납땜 인두기
COUPANG
www.coupang.com
납
다이소에서 파는 천원짜리 납은 급할때만 쓰는거로 하자구요!
납은 유연납이 있고 무연납이 있는데,
유연납은 녹는점이 낮고 작업이 용이합니다.
대신 납중독의 위험이 있죠
무연납은 말그대로 납이 없는 납(?)입니다.
그래서 녹는점이 높고 작업이 불편하지만, 인체에 무해합니다.
유연납
실납 100g 납땜 작업용 납 인두기 땜납 1mm 0.6mm
COUPANG
www.coupang.com
무연납
LT HSE04-HGF10 0.6~1.6MM 희성 무연실납 무연솔더
COUPANG
www.coupang.com
무연납은 가격이 조금 나가지만... 1kg정도 사면 진짜 엄청 오래 씁니다.
중고로 팔아도 돈이 꽤 됩니다. 그리고 웬만하면 이것도 국내산 제품 추천드리고...
희성소재가 제일 으뜸이라고들 하시네요.
인두스탠드 및 써드핸드
불리는 명칭이 다양한데.. 바이스, 써드핸드, 자바라 등등...
아무튼 저는 이걸 샀습니다.
기판도 잡아주고, 인두기도 거치하고, 돋보기도 있습니다.
시계장인처럼 거북목이 될거 같지만 자세를 좀 잘 잡아보고 하려고요.
인두기가 뜨거워서 거치하는게 꼭 있긴 해야 겠더군요....
쿨템 납땜용 확대경 돋보기 고정집게 인두거치 LED
COUPANG
www.coupang.com
테스터
저항이나 커패시터들이 정상 작동하는지 확인하려면 테스터를 찍어보면 됩니다.
납땜 후에도 단락된 곳은 없는지 확인하려면 테스터를 찍어보면 됩니다.
전압 측정할 때도 테스터로 찍으면 됩니다....
여러모로 아주 용이한 친구입니다.
(특약점) FLUKE 101 포켓 멀티미터 멀티테스터기
COUPANG
www.coupang.com
납 흡입기
납땜 실수하거나, 잘못된 방향이나 잘못된 소자를 땜한 경우...Damn한 상황에 처할 수 있습니다.
그럴 땐 납 흡입기를 써야 합니다.
pcb가 망가지지 않도록 흡입기를 사용해야 합니다.
평화 납흡입기 디솔더링 펌프(PHC2020) 납제거 인두기
COUPANG
www.coupang.com
니퍼 또는 손톱깎이
납땜하고 나면 기판 밑에 남은 다리들이 정글숲을 만듭니다.
그거 다 짤라줘야 하거든요!
손톱깎이나 저렴한 니퍼로 쌉가능합니다.
니퍼 사는김에 롱노즈도 하나 구비하면 정말 좋죠 ㅋ
니퍼 없으면 손톱깎이로 해도 됩니다!
니퍼 + 펜치 + 롱노우즈 3종세트
COUPANG
www.coupang.com
인두팁 크리너
인두기는 납을 녹이는 과정에서 쉴새없이 더러워집니다.
그래서 수시로 닦아줘야 원활한 납땜을 할 수 있습니다.
거기에 필요한게 인두팁 크리너 입니다.
저는 다이소에서 스뎅용 수세미랑 동원참치 캔으로 완만하게 해결했습니다.
와이지알씨 인두기 팁 클리너 블랙 케이스포함 납땜 솔더링 청소
COUPANG
www.coupang.com
플럭스
플럭스는 납땜 잘되라고 인두팁에 바르는 송진입니다.
납땜하면 연기나잖아요?
그거 다 플럭스 때문입니다.
납에도 플럭스 성분이 있거든용
인두기 납 플럭스 솔더링 납땜 페이스트 BURNLEY
COUPANG
www.coupang.com
2. 또 다른 준비물 (이펙터 키트)
납땜 준비가 끝났다면...
이제 본격적으로 이펙터를 만들 준비가 된겁니다.
https://www.pedalparts.co.kr:14021/shop/main/index.php
일단 페달파츠란 곳에 가입하세요!

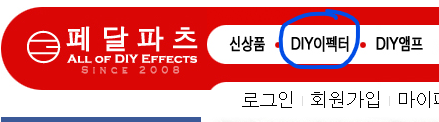

그리고 DIY 이펙터를 누르면...
(스크롤 압박 주의)
(그림 끝으로 쩜프하기) <- 클릭
(그림 위로 쩜프하기) <- 클릭
엄청난 양의 이펙터 디자인을 마주할 수 있습니다.
실제 공연에도 사용할 수 있는 퀄리티의 부품들로 구성된 것들이구요... (물론 님이 잘만들어야함ㅋ)
원하는 모델을 선택해서 만들면 됩니다.
물론 제작비용은 저기서 끝이 아닙니다.
일단 원하는 모델부터 선택합시다.
저는 최근 리이슈된 마샬의 블루스브레이커 복각 페달을 선택했습니다.
https://www.pedalparts.co.kr:14021/shop/goods/goods_view.php?goodsno=186787673&category=036010
해당 제품 소개 페이지로 들어가면...
요런 이미지가 있는데, 부품팩은 저기서 PCB부분만 제공되는겁니다.
나머지 스위치, 플러그, 케이스 등은 별도로 장바구니에 넣어야 합니다.
그렇기 때문에 저는... 추가로...
위의 부품들을 장바구니에 넣었습니다 ㅎㅎ
참고로 저는 홀가공 할 줄 모르고, 하기도 싫어서 케이스에 홀가공 + 도색까지 함께 주문했습니다.
부품팩에 나온 설명대로 장바구니에 넣고 주문하면 됩니다.
한가지 사견으로...
DC잭은 202말고 201이 괜찮은거 같아요...
202는 상당히 튀어나오더라구요
주문제작 형태이기 때문에, 주문 -> 배송완료까지 5일정도 걸린거 같네요 (주말포함)
이제 잘 만들기만 하면 됩니다...
제발....
기도해야지...
그럼 20,000..
