납땜 없는 이펙터 패치케이블 제작기 (라바 솔더리스)

---

"손이 좀 아픈데 보람이 큽니다."

---



이펙터 패치케이블에 대해서 몇가지 얘기를 했었습니다.

통기타 페달보드 4편 : 패치케이블과 DC케이블 정리



공간활용, 커스터마이징 때문에 저는 솔더리스 케이블을 추천을 드렸었지요...



그리고 라바 타이트로프 솔더리스 케이블 세트를 구매했습닝다.

Lava Tightrope Solder-Free Kit Green(Tightrope Solid Core Cable + 10 R/A Plugs)



해당 케이블에 대해서 여러가지 유튜브 동영상도 있는데 영어가 많아서 제가 직접 시행착오를 겪어가면서 만든 후기를 기술하려고 합니다..



일단은 영상 먼저 보고오시면 좋습니다.





Lava Tightrope Solder-free cable



Evidence SIS cable

에비던스나 라바나 둘다 케이블 제작 방법은 똑같더라구요. 그래서 둘다 참고했습니다.

프리더톤은 제가 안써봐서 잘 모르겠습니다!

---

1. 제작해보자

가장 먼저 연결할 부위를 살펴봐야 합니다.



저는 듀얼믹스 채널2의 아웃풋과 채널1의 인풋을 서로 연결해주고 싶었습니다.

(사진에는 뮤즈텍 패치케이블이 연결되어 있습니다.)



- 페달보드와 듀얼믹스 사이의 좁은 공간으로 케이블을 넣을 계획이었고,

- 조금 여유있게 만들어서 인풋에서 뽑을 때에도 무리가 없게 만들고 싶었습니다.



대략적인 길이를 직접 케이블을 대보며 측정했고 바로 착수를 시작했습니다.



---

케이블이 뚝딱 만들어지면 좋겠지만 생각보다 여러가지 할게 많습니다.

동봉된 가위의 두번재 칸을 이용해서 겉의 빨간 피복만 벗겨줍니다.

가위 밖으로 나오는 길이는 대략 1.5~2센치미터면 충분합니다.



저 동그란거에 손가락걸고 한바퀴 돌려주면 쉽습니다.



빨간 피복 속에 전선이 살짝 보이죠?



저게 짤리면 안되니까 조심해서 칼질을 해줘야 합니다.



벗겨줍니다.



깔끔하게 벗겨졌습니다.



이제 접지용 전선들을 한쪽으로 쭈욱 몰아줍니다.



그리고 이렇게 돌돌 말아줍니다.



다말았쥬?

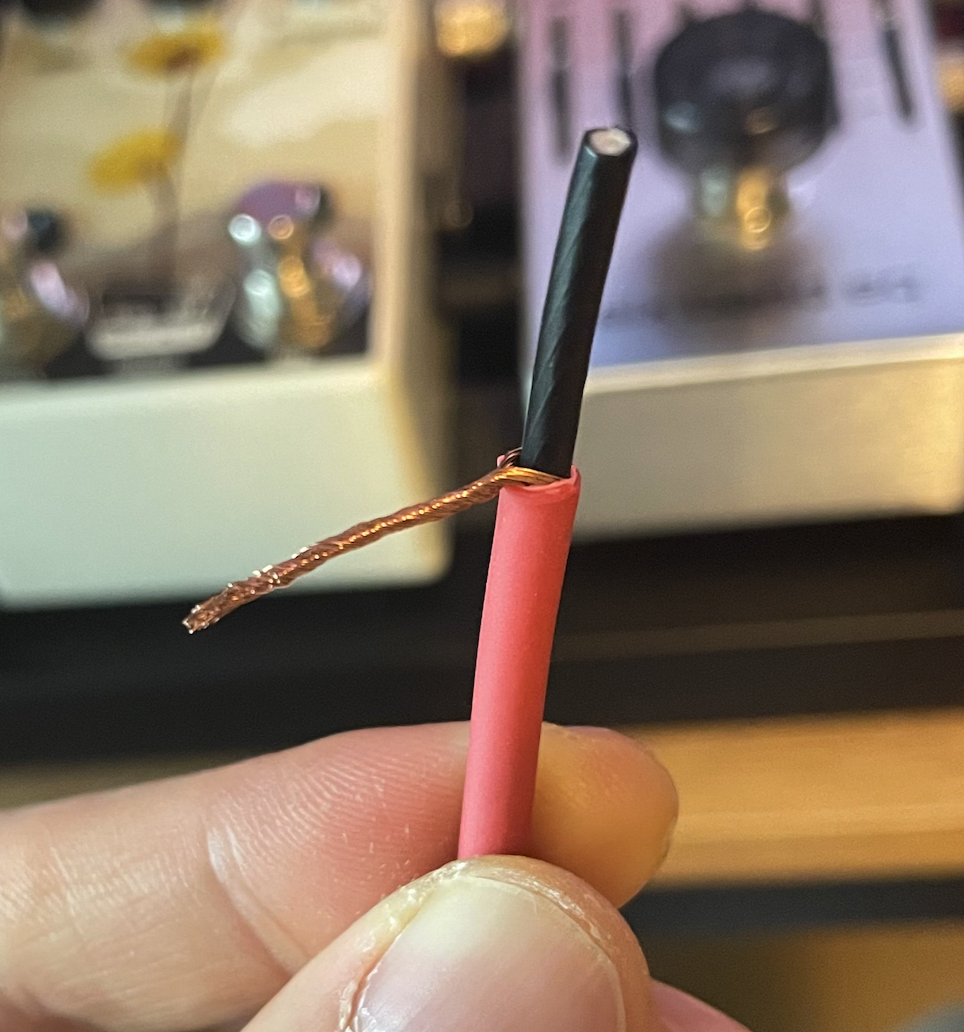

이제 검정 피복을 살짝 벗겨줘야 하는데요...



이렇게 끝에 부분만 손톱으로 살짝 벗긴 뒤에..



사과 깎듯이 돌려까줍니다.



어디까지 까냐고요?



이렇게 하얀색만 남을 때까지요!

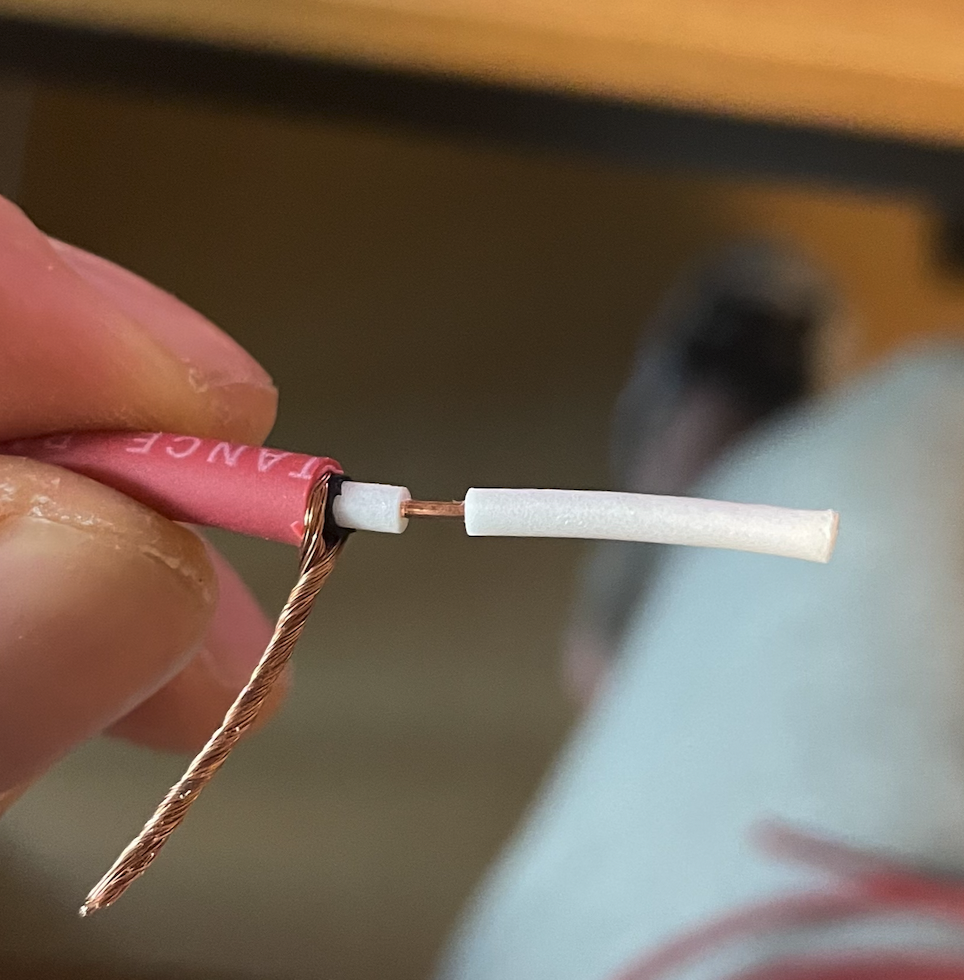

이제 흰색 피복을 벗겨줄건데요..



네번째 칸에 넣고 한바퀴 돌라매믄 깔끔하게 벗겨집니다.



얼마나 남겨놓고 벗기냐구요?



이정도만 남기고 나머지 흰색 피복은 벗겨주면 됩니다.



대략 3~5mm정도 되는 것 같네요.

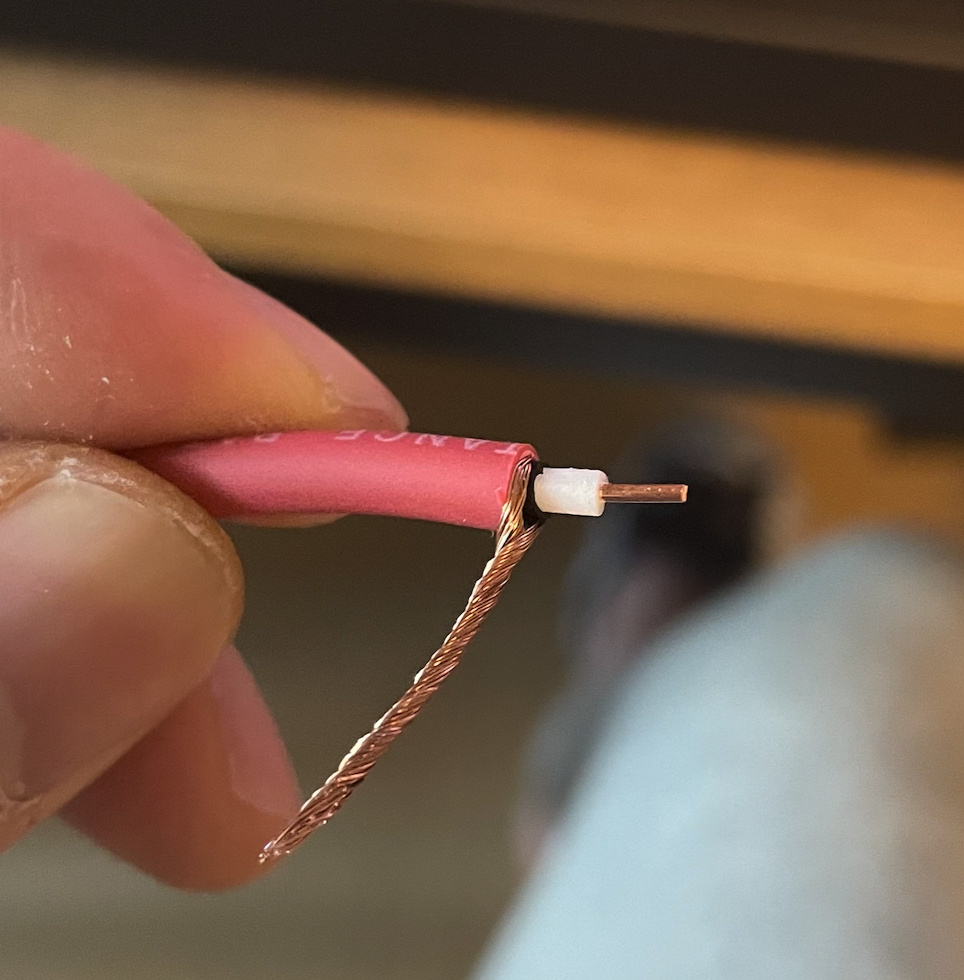

이제 저 핵심 부분이 보이는데... 4~5mm 남기고 잘라줍니다.



저 핵심 선재를 이제 플러그 안에 꽂아줘야 합니다.



안에 조그만 구멍 하나 보이시나요?

거기로 밀어넣어야 합니다.



한손으로 찍느라 한손으로 잡고있는데 이거 두손으로 하셔야 합니다.



처음에 가운데로 잘 밀어넣으면.. 틱? 하는 느낌이 듭니다.



그때부터 이제 플러그랑 케이블을 각각 잡고 본인 방향으로 돌리면서 끼워줍니다.





이렇게 돌리면 됩니다!



확실하게 껴지면 더이상 힘을 줘도 안빠지는 상태가 됩니다.



여기서 빠지면 안껴진거에요.



그상태에서 조립하면 소리 안납니다 ㅋㅋ





완벽하게 껴진 뒤에는...



이렇게 ㄱ자로 케이블을 구부려 준 뒤,,,





뚜껑을 씌우고 끝까지 돌려서 단단히 고정시키면 끝입니다!





뮤즈텍 케이블과 비교해서 보면..

상당히 부피가 작은 것을 알 수 있습니다.

(선 굵기도 다릅니다.)





반대편 제작도 동일하게 하면 됩니다!





처음엔 저도 똥손이라 무지 어려웠는데.. 시행착오를 겪다보니 굉장히 쉬워졌습니다.



---

그럼 20,000..
