진공관 기타 앰프를 만들어보자 1. 페달파츠 도시락 덤블 앰프 키트

---

"내손으로 만드는 진공관 앰프"

---



어쩌다보니 앰프를 만들게 됐습니다.

우연은 아니고 필연이긴 하지만요.



지난번에 만들었던 이펙터가 너무 기분이 좋아서, 이번엔 앰프를 도전해봅니다.

가격은 이펙터 만드는거에 비해 딱 10배 더 비쌉니다.



제품은 페달파츠에서 제공되는 키트를 사용했습니다.

제품 링크 : https://www.pedalparts.co.kr:14021/shop/goods/goods_list.php?&category=078

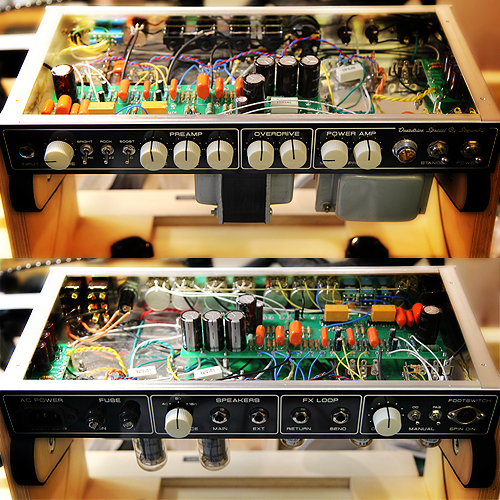

물론 캐비넷은 제공되는 제품을 사용하지만 사진과 동일하게 만들지는 않습니다.

자세한 내용은 아래에서 후술하고...



앰프를 만드려면 어떤 것들이 필요한지 오늘 알아보겠습니다.



---

1. 반드시 필요한 것

1) 앰프 키트: DIY 프로젝트를 시작하기 위해서는 앰프 킷이 필요합니다. 앰프 킷은 앰프 회로, 부품 및 설명서가 포함되어 있는 패키지입니다. 앰프 회로를 선택하고 앰프 킷을 구매하여야 합니다. 저항, 커패시터, 트랜지스터, 다이오드 등이 포함됩니다. 앰프 회로를 구성하기 위해 필요한 정확한 부품 목록은 선택한 앰프 회로 및 앰프 킷의 설명서를 참조해야 합니다. 일반적으로는 선호하는 앰프 회로에 따라 앰프 킷을 선택하면 됩니다.

앰프 킷 링크 -> https://www.pedalparts.co.kr:14021/shop/goods/goods_view.php?&goodsno=186787820

2) 앰프 샤시와 명판: 앰프 회로와 각종 부품이 장착되는 철판입니다. PC로 치면 본체의 속부분이라고 할수도 있지요.

샤시 링크 : https://www.pedalparts.co.kr:14021/shop/goods/goods_view.php?&goodsno=186787987



3) 앰프 캐비넷 : 샤시에 흐르는 전류의 감전 위험과 본체의 보호 때문에 헤드 캐비넷이 필요합니다.

캐비넷 링크 : https://www.pedalparts.co.kr:14021/shop/goods/goods_view.php?goodsno=186787822&category=078





4) 진공관

앰프에 사용되는 진공관은 패키지에 포함되지 않습니다.

오디오파츠, 준모기타 등에서구하시면 되는데, 초보자분들은 괜히 비싼거 샀다가 날리지 마시구 슈광같은 중국산으로 먼저 시작하시는걸 권장드립니다 ㅎ_ㅎ



오디오파트

ACCESSORIES - Tubes



JJ테슬라(슬로바키아), 일렉트릭하모닉스(미국) 등이 젤 무난합니다.



제가 만드는 앰프에는 6V6 출력관 매칭으로 2개, 12AX7 초단관으로 3개가 필요합니다.





5) 납땜 도구 : 납땜에 필요한 도구들을 구비하셔야 합니다. 아래 글을 참고하시면 좋겠습니다..

https://deep-friendship.tistory.com/494

이펙터를 직접 만들어보자 2 - 납땜편



6) 캐비넷 또는 캐비넷 시뮬레이터

진공관 앰프는 스피커에 연결하지 않고 전원을 올리면 앰프가 터집니다.

그래서 반드시 헤드와 스피커가 한 쌍을 이룹니다.

(요즘 진공관 앰프는 스피커 대신 시뮬레이터를 달고 나와 헤드 하나만으로도 운용이 가능한 경우가 많습니다.)



하지만 제가 만드는 앰프는 고전적인 방식의 앰프이기 때문에 스피커가 무조껀 필요합니다. ㅎㅎㅎ



당장은 아니지만, 어느정도 완성이 되었다 싶으면 그쯤 돼서 기타용 스피커 캐비넷를 하나 마련하려고 합니다.

스피커는 8옴이 거의 스탠다드라고 보시면 되구... 옴수에 따라 소리 차이는 그렇게 큰 편이 아닙니다.

(펜더는 8옴으로 모두 통일, 마샬은 16옴을 쓴다고 합니다.)

왜냐면 스피거 옴수가 소리에 영향이 있다면 제품명에 옴수가 표기됐을거니까요...!



제가 만드는 앰프는 4옴, 8옴, 16옴을 모두 지원하니까 원하는 사양으로 취향대로 구비하심 되겠습니다.





---

2. 참고할 것

페달파츠에서 제작 가이드와 배선도, 작업 사진 등을 확인하실 수 있습니다.



1) 제작가이드

https://www.pedalparts.co.kr:14021/shop/board/view.php?id=PDS&no=737

自作心 - 페달파츠 All of DIY Effects



2) 배선도 PDF파일

Do.SI.Rock_1st (1).pdf

1.07MB









3) 작업 사진

https://www.pedalparts.co.kr:14021/shop/board/view.php?id=PDS&no=739

自作心 - 페달파츠 All of DIY Effects





일단 작업가이드와 배선도를 보며... 들었던 생각은...........



좀더 꼼꼼하게 보완해서 만들 수 있지 않을까 였습니다.





그래서 직접 앰프를 만들면서 겪는 시행착오들을 정리해서 좀더 보완된 작업 가이드를 만들어보려고 합니다.





다음편 링크

https://deep-friendship.tistory.com/561
